SLM2101S

600V, 130mA/270mA 高压半桥驱动

样片申请

SLM2101S Datasheet

产品概述

产品特性

安规认证

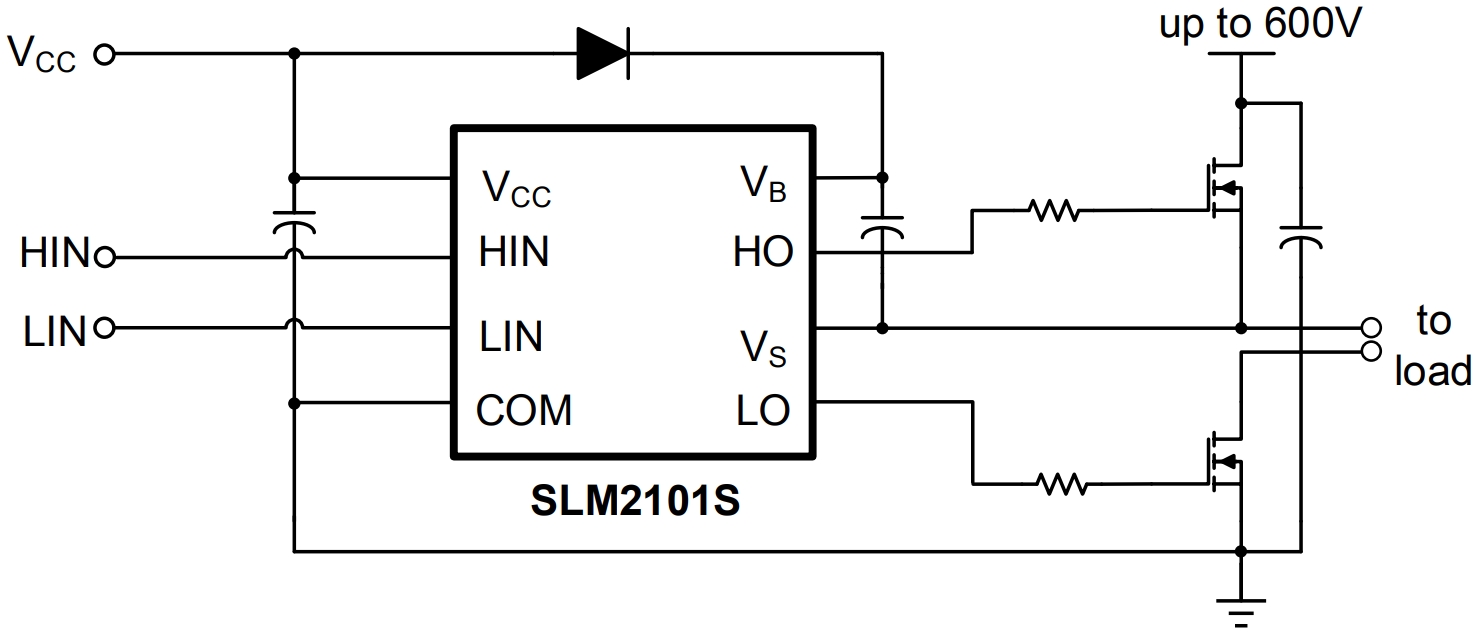

典型应用图

产品概述

SLM2101S是一款高压、高速的功率MOSFET和IGBT驱动器，它提供相互依存的高边、低边输出驱动信号。采用专有的高压集成电路和锁存免疫CMOS技术，提供可靠的单芯片驱动方案。逻辑输入电平与标准CMOS或LSTTL输出兼容，最低支持3.3V逻辑。输出驱动器具有高脉冲电流缓冲级，以减小驱动器交叉导通。延时匹配很方便应用于高频设备。浮动通道可用于驱动高边配置的N型沟道功率MOSFET或IGBT，工作电压可高达600V。

产品特性

为自举供电设计的浮动通道

全电压范围运行达600V

允许瞬态负电压，不受dV/dt影响

驱动电源范围从10V到20V

欠压闭锁

3.3V，5V，15V逻辑兼容

防止交叉导通逻辑

两通道间匹配传输延时

典型驱动电流：130mA/270mA

高边输入输出同相

低边输入输出反向
