        SLM27525
        双通道 20V, 4.5A/5.5A 高速低边门极驱动器
        样片申请
        SLM2752x Datasheet
        产品概述
        产品特性
        安规认证
        典型应用图
        产品概述

        SLM27525系列是双通道高速低边门极驱动器,可有效驱动MOSFET和IGBT等功率开关。SLM27525采用一种能够从内部极大的降低直通电流的设计,将高峰值的源电流和灌电流脉冲提供给电容负载,以实现轨到轨的驱动能力和典型值仅为18ns的极小传播延迟。

        SLM27525在12V的VDD供电情况下,能够提供4.5A的峰值源电流和5.5A的峰值灌电流。


        产品特性

        两路独立的门极驱动

        4.5A的峰值源电流和5.5A的峰值灌电流能力

        快速的传播延时(典型值为18ns)

        快速的上升和下降时间(典型值为7ns和6ns)

        4.5V到20V的单电源范围

        VDD欠压闭锁功能

        兼容TTL和COMS的输入逻辑电压阈值

        输入端能承受负5V的电压

        两通道之间典型值为2ns的匹配延时

        支持两通道的并联来获得更高的驱动电流

        输入浮空时输出保持为低

        通道A输入输出反向,通道B输入输出同相

        工作温度范围为-40°C 到 140°C

        提供SOP8和MSOP8-EP的封装选项

        安规认证

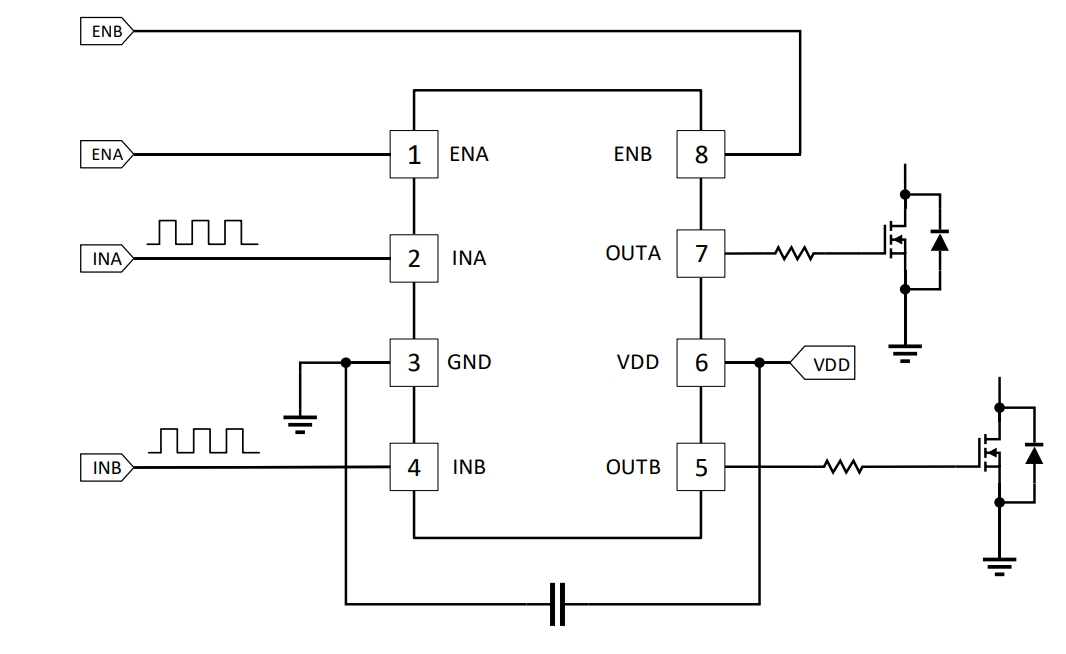

        典型应用图

        2752x (23,24,25).png

        产品参数表

        展开过滤器
        Part Number Power Switch IOH/IOL(A) Input VCC (V) Prop. Delay(ns) Tr/Tf Typ. (ns) Operating Temp(℃) Package Group Packing/QTY
        SLM27525CA-DGIGBT/MOSFET4.5/5.54.5-2018/187/6-40 ~ 140SOP8Reel/2500
        SLM27525GB-DGIGBT/MOSFET4.5/5.54.5-2018/187/6-40 ~ 140MSOP8-EPReel/4000
