        SiLM141xL/SiLM145xL系列
        高抗噪性能RS485收发器
        样片申请
        SiLM1452L Datasheet SiLM1451L Datasheet SiLM1450L Datasheet SiLM1415L Datasheet SiLM1410L Datasheet
        产品概述
        产品特性
        安规认证
        典型应用图
        产品概述

        SiLM141xL/SiLM145x系列是一款具有高抗噪性能的RS485/RS422收发器，可在恶劣的工业环境中运行。SiLM141x支持500kbps的传输码率,而SiLM145x可支持50Mbps的传输码率。SiLM1415L/SiLM1452L/SiLM1451L支持全双工通信，而SiLM1410L/SiLM1450L支持半双工通信。总线引脚可耐受较高的静电放电（ESD）事件。另外集成的失效保护电路可以保证在总线开路或短路的情况下，芯片的接收管脚输出一个高电平。器件具有扩展的共模电压范围，可在–40°C 到125°C的环境温度下可靠工作，使其非常适合应用于长线缆、多节点的应用中。

        产品特性

        满足或超过TIA/EIA-485 标准的要求

        最高传输码率

        500kbps: SiLM141xL

        50Mbps：SiLM145xL

        通信方式:

         - 半双工通信：SiLM1410L/SiLM1450L

         - 全双工通信: SiLM1415L/SiLM1452L/SiLM1451L

        差分输出超过2.1V, 实现PROFIBUS与5V电源兼容

        扩展级共模运行范围：±15V

        用于噪声抑制的大接收滞回阈值

        总线ESD:

         - ±15kV: SiLM1415L/SiLM1452L/SiLM1451L

         - ±20kV: SiLM1410L/SiLM1450L

        环境温度：–40°C 到 125°C

        适用于热插拔功能的无干扰上电、断电

        开路、短路和空闲总线失效保护

        1/8单位负载 (可支持多达256个总线节点)

        安规认证

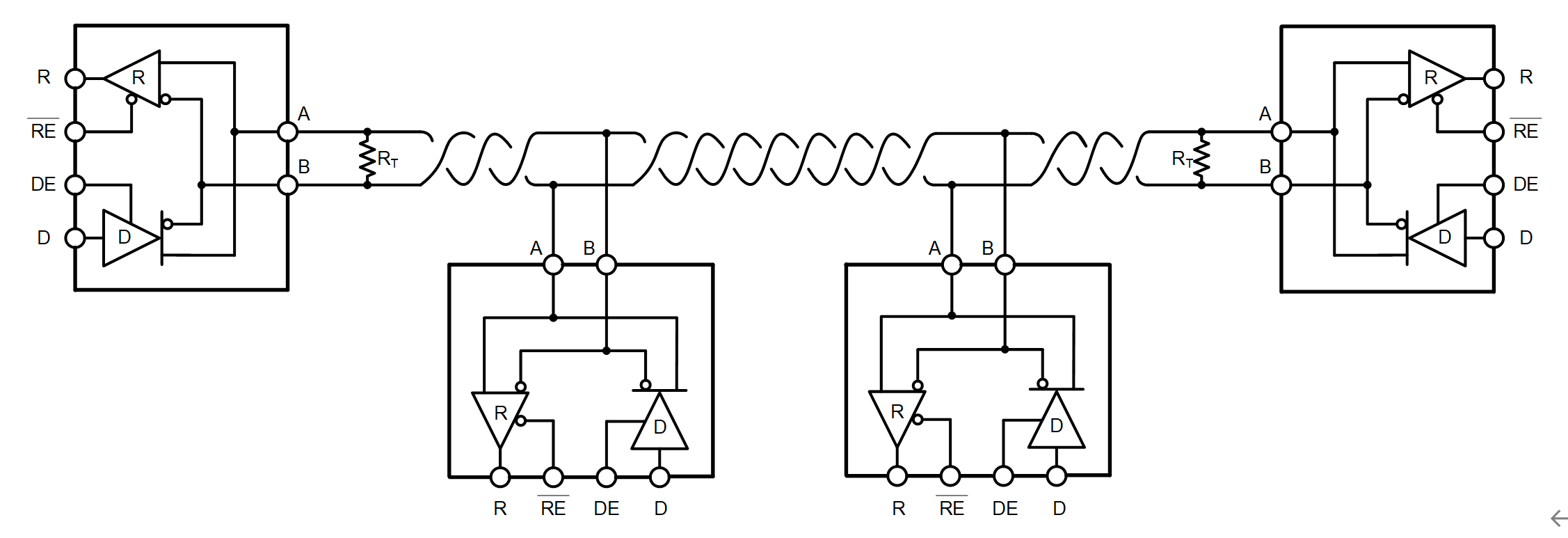

        典型应用图


        产品参数表

        展开过滤器
        Part Number Duplex Input VCC (V) Data Rate Fault Protection Voltage (V) Common-Mode Range (V) Enable Operating Temp（℃) Package Group Packing/QTY
        SiLM1410LCA-DGHalf3 ~ 5.5500kbps-18 ~ 18-15 ~ 15DE, /RE-40 ~ 125SOP8Reel/2500
        SiLM1415LGC-DGFull4.5 ~ 5.5500kbps-18 ~ 18-15 ~ 15DE, /RE-40 ~ 125MSOP10Reel/4000
        SiLM1450LCA-DGHalf3 ~ 5.550Mbps-18 ~ 18-15 ~ 15DE, /RE-40 ~ 125SOP8Reel/2500
        SiLM1451LCA-DGFull3 ~ 5.550Mbps-18 ~ 18-15 ~ 15No-40 ~ 125SOP8Reel/2500
        SiLM1452LGC-DGFull3 ~ 5.550Mbps-18 ~ 18-15 ~ 15DE, /RE-40 ~ 125MSOP10Reel/4000
        应用案例
