        SiLM2023
        200V, 290/600mA 半桥驱动
        样片申请
        SiLM2023 Datasheet
        产品概述
        产品特性
        安规认证
        典型应用图
        产品概述

        SiLM2023 是一款高压、高速的功率MOSFET和IGBT驱动器。采用专有的高压集成电路和锁存免疫的CMOS技术可提供可靠的单芯片驱动方案。逻辑输入电平与标准CMOS或LSTTL输出兼容，最低支持3.3V逻辑。输出驱动器具有高脉冲电流缓冲级，以减小驱动器交叉导通。浮动通道可用于驱动高边配置的N型沟道功率MOSFET或IGBT，工作电压可高达200V。

        产品特性

        为自举操作设计的浮动通道

        完全运行时电压高达 200V

        容许瞬间负电压，不受 dV/dt 影响

        驱动电源范围从 10V 到 20V

        欠压闭锁

        3.3V、5V、15V逻辑输入兼容

        驱动电流 ：290mA/600mA

        典型的开通/关断延时：680 ns/150 ns

        死区时间：520 ns

        防止交叉导通逻辑

        两通道间匹配传输延迟

        高边输出信号与输入信号同相

        低边输出信号与输入信号反相

        提供 SOP-8 封装选项

        安规认证

        通过无铅认证

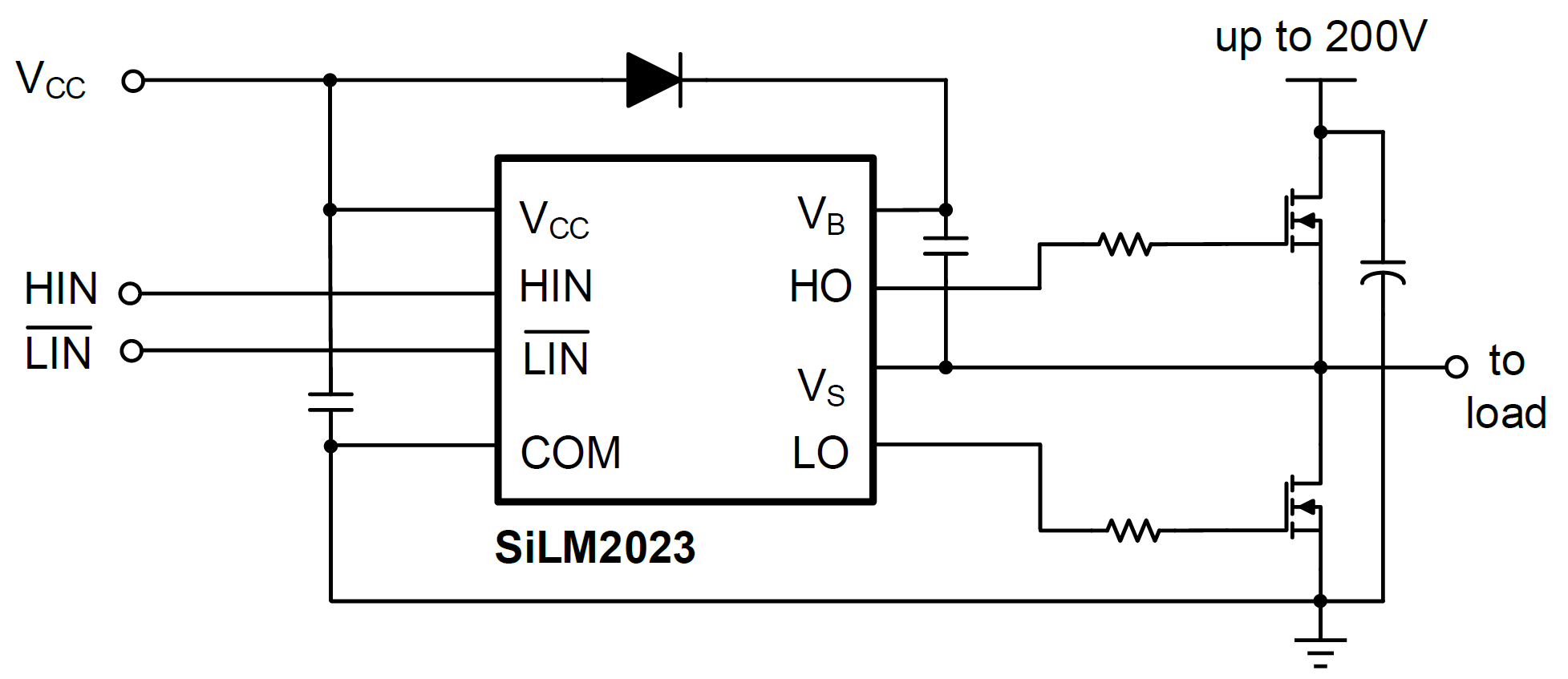

        典型应用图


        产品参数表

        展开过滤器
        Part Number Power Switch IOH/IOL (A) Bus voltage （Max）（V） Input VCC (V) Ton/Toff Typ(ns) Tr/Tf Typ(ns) Deadtime Typ(ns) Delay Match Max(ns) Operating Temp（℃） Package Group Packing/QTY
        SiLM2023CA-DGIGBT/ MOSFET0.29/0.620010-20680/15070/3552060-40 ~ 125SOP8Reel/2500
