SiLM576x系列

高速六通道数字隔离器

样片申请

SiLM5760/61/62/63 Datasheet

产品概述

产品特性

安规认证

典型应用图

产品概述

SiLM576x系列是高速六通道数字隔离器，具有符合UL1577的5.0kVRMS（SOP16W）隔离耐压值。SiLM576x器件具有高电磁抗扰度和低辐射，同时具备低功耗特性。
SiLM5760具有相同方向的6个通道，而SiLM5761具有5个正方向通道，1个反方向通道；SiLM5762具有4个正方向通道，2个反方向通道；SiLM5763具有3个正方向通道，3个反方向通道。在输入电压或信号丢失的情况下，不带后缀F的器件默认输出高，带后缀F的器件默认输出低。

产品特性

信号传输速率：100Mbps
传输延迟：12ns (典型值)
CMTI：±100kV/us (最小值)
低功耗, 1Mbps时每通道的电流典型值为1.5mA
宽电源电压范围：2.25V to 5.5V
2.25V至5.5V 电平转换
默认输出高 (SLMi576x) 和默认输出低(SLMi576xF) 可选
优异的电磁兼容性（EMC）:
- 系统级的ESD, EFT和浪涌抗扰性
- 低辐射
工作结温范围, TJ: –40°C to +150°

安规认证

SOP16W: 符合UL1577 1 分钟的 5kVRMS

符合 GB4943.1-2022 的 CQC 认证

符合 DIN VDE 0884-17:2021-10

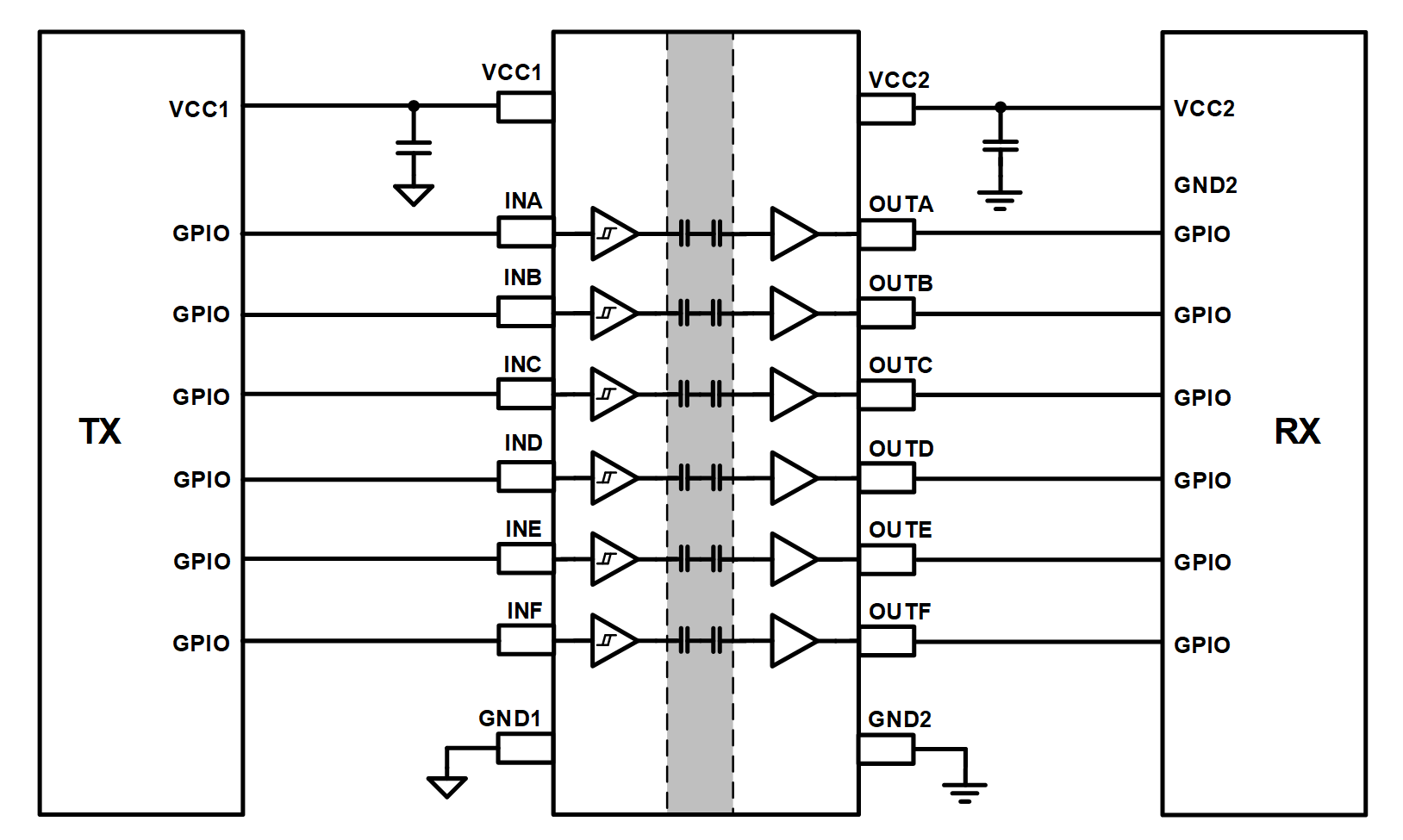

典型应用图

产品参数表

展开过滤器

Part Number	Forward/reverse channels	Data rate (Max) (Mbps)	VCCx (V)	Prop. Delay (ns)	Current/channel Typ (mA)	Default output	CMTI (kV/μs) Min	Operating Temp（℃)	VISO(Vrms)	Package Group	Packing/QTY
SiLM5760CG-DG	6 forward / 0 reverse	100	2.25 ~ 5.5	11	1.5	High	100	5000	-40 ~ 125	SOP16W	Reel/1500
SiLM5760FCG-DG	6 forward / 0 reverse	100	2.25 ~ 5.5	11	1.5	Low	100	5000	-40 ~ 125	SOP16W	Reel/1500
SiLM5761CG-DG	5 forward /1 reverse	100	2.25 ~ 5.5	11	1.5	High	100	5000	-40 ~ 125	SOP16W	Reel/1500
SiLM5761FCG-DG	5 forward /1 reverse	100	2.25 ~ 5.5	11	1.5	Low	100	5000	-40 ~ 125	SOP16W	Reel/1500
SiLM5762CG-DG	4 forward /2 reverse	100	2.25 ~ 5.5	11	1.5	High	100	5000	-40 ~ 125	SOP16W	Reel/1500
SiLM5762FCG-DG	4 forward /2 reverse	100	2.25 ~ 5.5	11	1.5	Low	100	5000	-40 ~ 125	SOP16W	Reel/1500
SiLM5763CG-DG	3 forward /3 reverse	100	2.25 ~ 5.5	11	1.5	High	100	5000	-40 ~ 125	SOP16W	Reel/1500
SiLM5763FCG-DG	3 forward /3 reverse	100	2.25 ~ 5.5	11	1.5	Low	100	5000	-40 ~ 125	SOP16W	Reel/1500
SiLM5768LCG-DG	6 forward / 0 reverse	100	2.25 ~ 5.5	13	1.4	Low	150	5000	-40 ~ 125	SOP16W	Reel/1500
SiLM5768LNCG-DG	6 forward / 0 reverse	100	2.25 ~ 5.5	13	1.4	Low	150	5000	-40 ~ 125	SOP16W	Reel/1500
